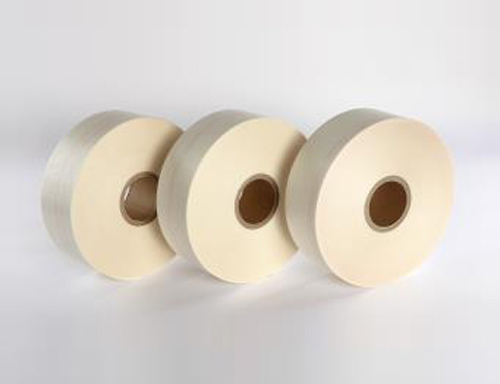

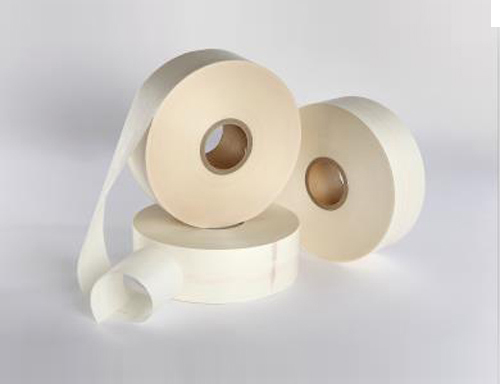

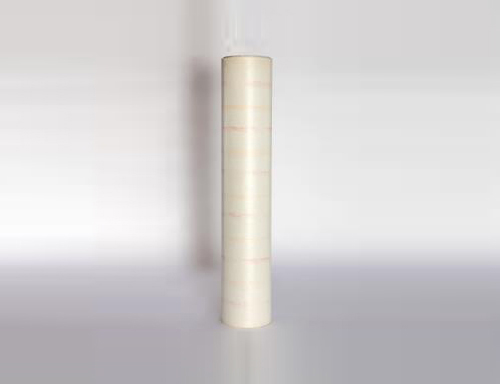

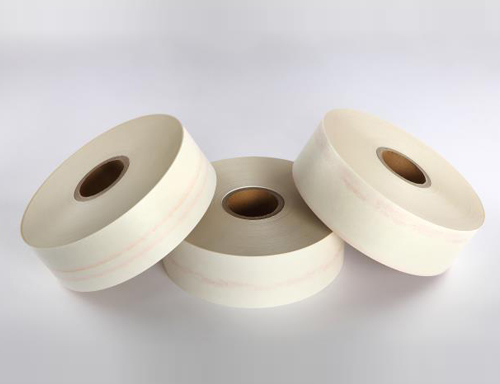

RMR15H系列绝缘纸集合了杜邦AR30防火纤维绝缘纸可耐220℃高温和案酯薄膜良好的介电强度和机械韧性,广泛适用电气设备,尤其适用于电机的槽问、相问、匝问和衬垫绝像。
RMR15H系列绝缘纸性能表 | 标准:GB/T5591.2-2002 | |||||||||||
序号 | 指标名称 | 单位 | 指标值 | |||||||||
1 | 标称厚度 | mm | 0.14 | 0.16 | 0.18 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 | 0.45 | |
2 | 组合 | mil | 1.5-2-1.5 | 1.5-3-1.5 | 1.5-4-1.5 | 1.5-5-1.5 | 1.5-6-1.5 | 1.5-8-1.5 |
1.5-10- 1.5 |
1.5-12- 1.5 |
1.5-14- 1.5 |
|
3 | 宽度 | mm | 905 | |||||||||
4 |
拉 二 伸 强 度 |
纵向 | N/cm | ≥120 | ≥140 | ≥160 | ≥180 | ≥220 | ≥260 | ≥310 | ≥350 | ≥390 |
横向 | ≥70 | ≥90 | ≥110 | ≥120 | ≥160 | ≥200 | ≥250 | ≥290 | ≥330 | |||
5、 |
伸| 长 率 |
纵向 | % | ≥10 | ≥10 | ≥10 | ≥12 | ≥12 | ≥12 | ≥12 | ≥12 | ≥12 |
横向 | ≥15 | ≥15 | ≥15 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | |||
6 |
介电强 度 |
KV | ≥6 | ≥75 | ≥90 | ≥110 | ≥14 | ≥17 | ≥20 | ≥23 | ≥26 | |
7 |
常态粘结 性 |
不分层 | ||||||||||
8 |
热态粘结 性 220±℃ 10min |
不分层不起泡不流胶 |
