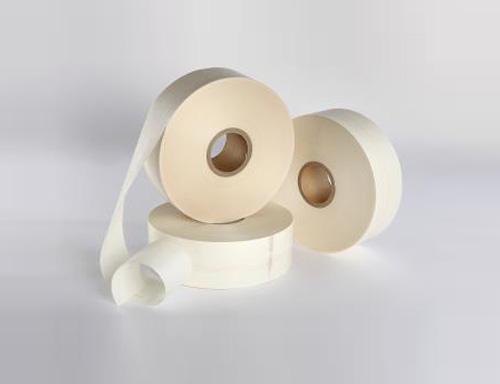

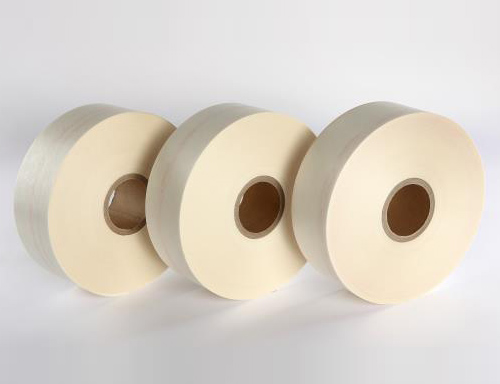

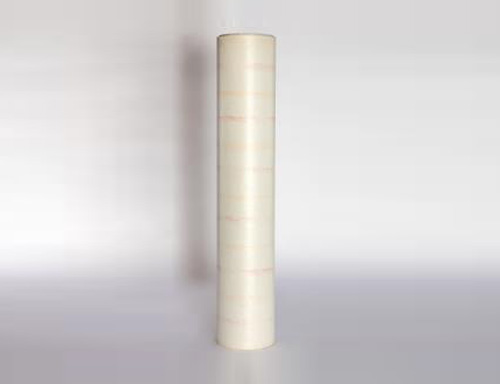

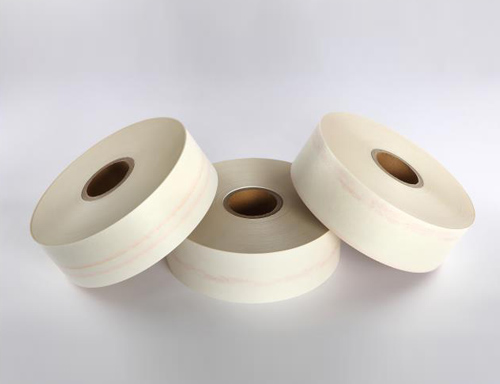

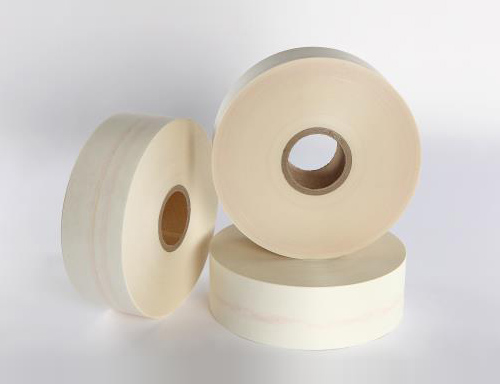

RMR15H系列绝您纸集合了杜邦AR30防火纤维绝缘纸可耐220℃高温和聚酯薄膜良好的介电强度和机械韧性,广泛适用电气设备,尤其适用于电机的槽间、相间、匝间和衬垫绝缘。
RMR15H系列绝缘纸性能表 |
标准:GB/T5591.2-2002 | |||||||||||
序号 | 指标名称 | 单位 | 指标值 | |||||||||
1 | 标称厚度 | mm | 0.14 | 0.16 | 0.18 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 | 0.45 | |
2 | 组合 | mil | 1.5-2-1.5 | 1.5-3-1.5 | 1.5-4-1.5 | 1.5-5-1.5 | 1.5-6-1.5 | 1.5-8-1.5 |
1.5-10-
1.5
|
1.5-12-
1.5
|
1.5-14-
1.5
|
|
3 | 宽度 | mm | 905 | |||||||||
4 |
拉
伸
强
度
|
纵向 | N/cm | ≥120 | ≥140 | ≥160 | ≥180 | ≥220 | ≥260 | ≥310 | ≥350 | ≥390 |
横向 | ≥70 | ≥90 | ≥110 | ≥120 | ≥160 | ≥200 | ≥250 | ≥290 | ≥330 | |||
5 |
伸
长
率
|
纵向 | % | ≥10 | ≥10 | ≥10 | ≥12 | ≥12 | ≥12 | ≥12 | ≥12 | ≥12 |
横向 | ≥15 | ≥15 | ≥15 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | |||
6 |
介电强
度
|
KV | ≥26 | ≥75 | ≥90 | ≥110 | ≥14 | ≥17 | ≥20 | ≥23 | ≥26 | |
7 |
常态粘结
性
|
不分层 | ||||||||||
8 |
热态粘结
性
220+2°℃
10min
|
不分层不起泡不流胶 |
