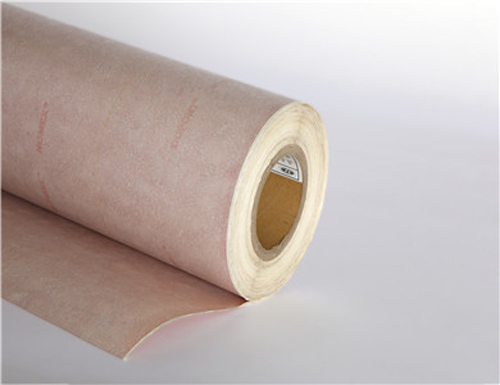

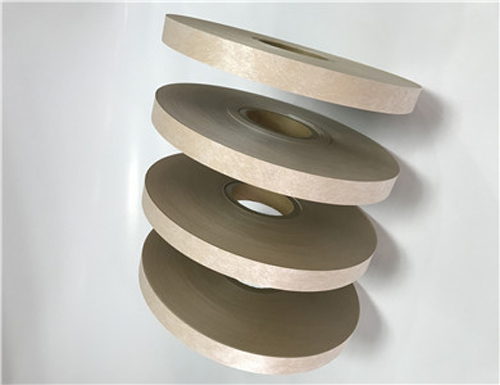

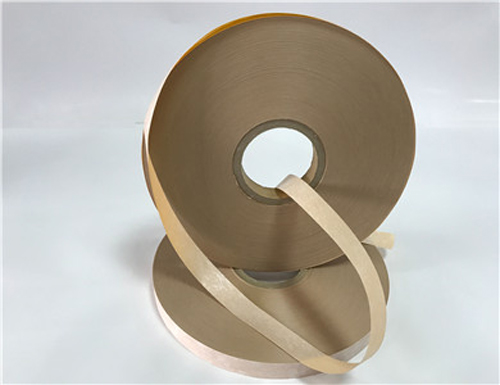

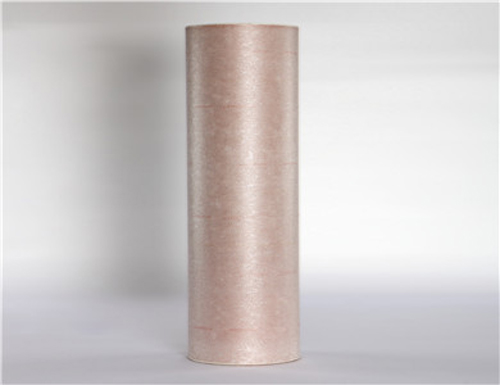

RHR15C系列绝缘纸是一种桑软复合材料,中间由聚酰亚胺膜涂以耐温200°℃的进口胶粘剂,两面是由杜邦AR30防火纤维绝像纸复合而成的三层绝缘纸。绝缘等级属于C级,耐温200°℃。
RHR15C系列绝缘纸集合了杜邦AR30防火纤维绝缘纸可耐220°℃高温和聚酰亚胺膜良好的介电强度和机械韧性,广泛适用电气设备,尤其适用于高端电机,防爆电机的槽间、相间、匝间和衬垫绝缘。
RHR15C系列绝缘纸性能表 | 标准:GB/T5591.2-2002 | ||||||||||
序号 | 指标名称 | 单位 | 指标值 | ||||||||
1 | 标称厚度 | mm | 0.14 | 0.16 | 0.18 |
![]() |
0.25 | 0.3 | 0.35 | ||
2 | 组合 | mil | 1.5-2-1.5 | 1.5-3-1.5 | 1.5-4-1.5 | 1.5-5-1.5 | 1.5-6-1.5 | 1.5-8-1.5 | 1.5-10-1.5 | ||
3 | 宽度 | mm | 905 | ||||||||
4 | 拉伸强度 | 纵向 | N/cm | ≥80 | ≥100 | ≥130 | ≥160 | ≥190 | ≥220 | ≥250 | |
横向 | ≥55 | ≥75 | ≥90 | ≥110 | ≥130 | ≥160 | ≥190 | ||||
5 | 介电强度 | kv | ≥10 | ≥11.5 | ≥13 | ≥15 | ≥17 | ≥19 | ≥21 | ||
6 | 常态粘结性 | 不分层 | |||||||||
7 |
热态粘结性220±2℃
10min
|
不分层不起泡不流胶 |
