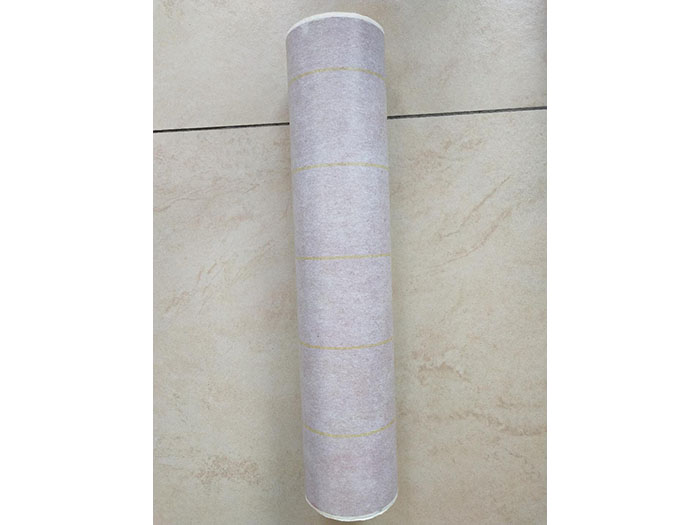

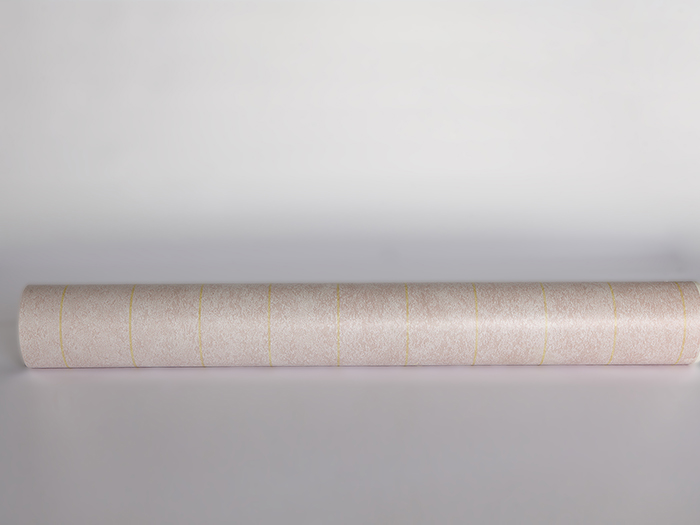

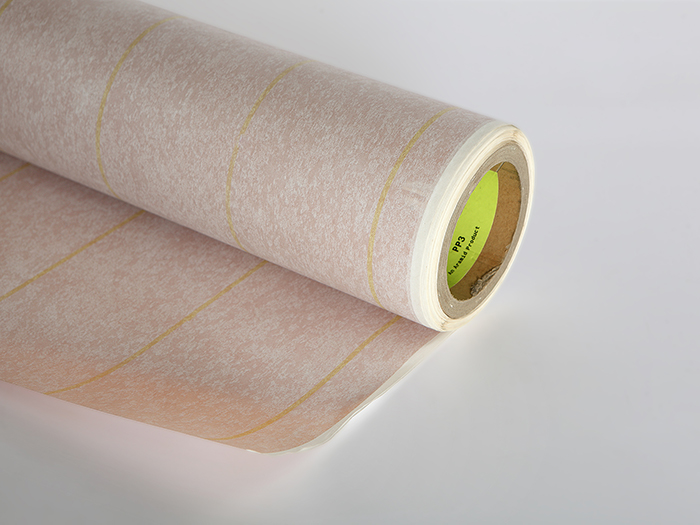

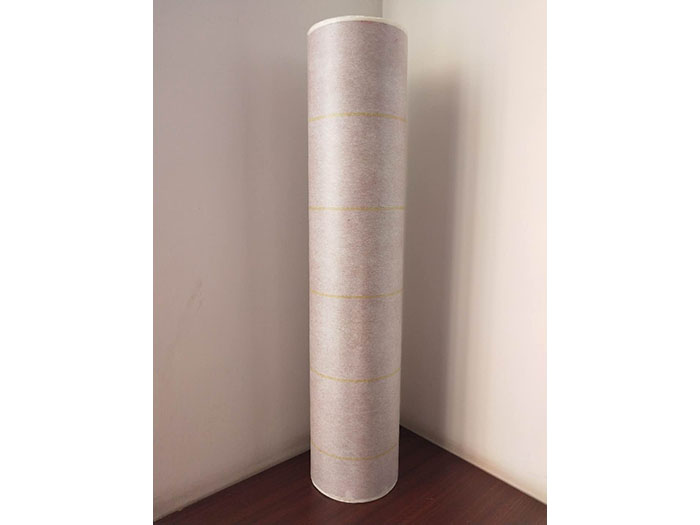

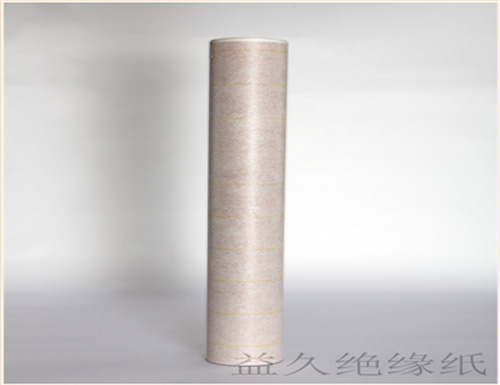

AHA绝缘纸是由中间一层聚酰亚胺薄膜及其两面的芳纶纸，涂以H级胶粘剂复合而成。芳纶纸是一种类似于Nomex464性能的绝缘纸，由国内厂家研制提供。AHA是一款耐热等级为H级(180度)的柔软复合材料,具有良好的机械性能，如抗拉强度和边缘撕裂性能以及良好的电气强度。产品表面平滑，当提供低压电机使用自动下线机时可确保无障碍。AHA主要用于高耐热性能电机的槽间、槽盖和相间绝缘。
| 序号 | 指标名称 | 单位 | 指标值 | ||||||||
| 1 | 标称厚度 | mm | 0.15 | 0.17 | 0.20 | 0.23 | 0.25 | 0.30 | 0.33 | ||
| 2 |
厚度极 限偏差 |
mm | ±0.02 | ±0.02 | ±0.03 | ±0.03 | ±0.04 | ±0.04 | ±0.05 | ||
| 3 |
标称定量 及极限 偏差 |
g/m2 | 155±25 | 175±25 | 195±30 | 230±35 | 260±40 | 300±45 | 330±50 | ||
| 4 |
拉伸 强度 |
纵向 |
不 弯折 |
N/10 mm |
≥120 | ≥140 | ≥160 | ≥180 | ≥200 | ≥250 | ≥270 |
| 横向 |
不 弯折 |
≥80 | ≥90 | ≥100 | ≥110 | ≥120 | ≥150 | ≥170 | |||
| 5 |
伸长 率 |
纵向 | ％ | ≥10 | |||||||
| 横向 | ≥8 | ||||||||||
| 6 |
击穿 电压 |
KV | ≥80 | ≥8 | ≥9 | ≥9 | ≥9 | ≥10 | ≥10 | ||
| 7 | 常态粘结性 | — | 不分层 | ||||||||
| 8 |
热态粘结性 200±2℃ 10Min |
— | 不分层，不起泡，不流胶 | ||||||||
| 9 |
温度 指数 |
℃ | 180 | ||||||||
